Zentrierwerkzeug VUMAN

Zentrierwerkzeug für VUMAN Videosonden ohne Abwinkelung

Neben Zentrierwerkzeug für abwinkelbare Videoendoskope bieten wir Ihnen hier auch Zentrierwerkzeug für Videosonden an, die über keine Abwinkelung verfügen. Es handelt sich um Zentrierhilfen der Marke viZaar, welche für die Wechselsonden des VUMAN Videoskop Systems entworfen wurden.

Zentrierwerkzeuge und ihre Anwendung

Bei der industriellen Videoendoskopie sind Zentrierhilfen äußerst nützlich, um die Sonde verwacklungsfrei im Rohr zu halten. Damit erhalten Sie eine bessere Übersicht im Rohr und können aussagekräftigere Bilder aufnehmen. Durch die Verwendung von Zentrierwerkzeugen können Sie Ihr Videoendoskop zudem schneller durch Rohre manövrieren und effizienter arbeiten. Der gleichmäßige Abstand zur Rohrwand sorgt darüber hinaus für einen höheren Schutz des Kamerakopfes, da dieser weniger mit Rückständen und Verschmutzungen in Kontakt kommt.

Im praktischen Set

Um eine große Vielfalt an Einsatzumgebungen abzudecken, enthalten unserer Zentrierwerkzeug-Kits mehrere Zentrierscheiben unterschiedlicher Außendurchmesser. Zusammensetzung der Zentrierwerkzeug-Kits:

12,7 mm Set:

• 80 mm
• 60 mm
• 46 mm
• 36 mm
• 26 mm

8,4 mm Set:

• 60 mm
• 44 mm
• 34 mm
• 24 mm
• 17 mm

6,4 mm Set:

• 44 mm
• 19 mm

6,1 mm Set:

• 44 mm
• 19 mm

Jedes Set enthält außerdem die nötigen Montage-Adapter und ein Montagewerkzeug, damit Sie Ihr Zentrierwerkzeug sicher auf der Sonde befestigen können.

Übrigens: Um noch präziseres Manövrieren Ihres Videoendoskops im Rohr zu ermöglichen, gibt es bei uns auch Glasfaserschubhilfen bis 30 m Länge.

Anbringung des Zentrierwerkzeugs am Kamerakopf

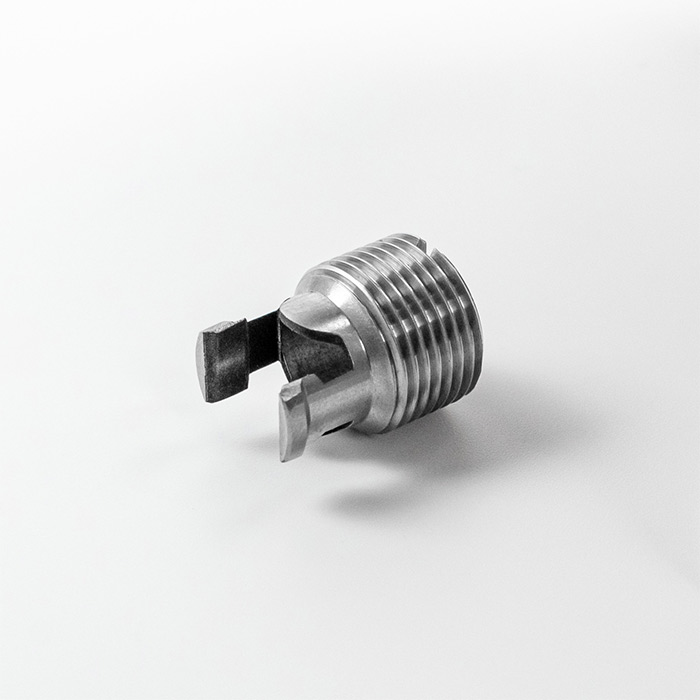

Das Zentrierwerkzeug von viZaar für nicht-abwinkelbare Videosonden wird am Kamerakopf befestigt. Dafür wird eine Aufnahme für die Zentrierscheiben, auch Montageadapter genannt, auf den Kamerakopf geschoben. Mithilfe des beiliegenden Monatewerkzeugs wird nun der gewünschte Zentrierring mit dem Montageadapter verschraubt.

Einzelkomponenten und Sonderanfertigungen

Ist nicht das richtige Maß für Sie dabei? Oder benötigen Sie eine bestimmte Einzelkomponente? Kein Problem! Kontaktieren Sie uns. Wir beraten Sie gerne und erstellen Ihnen ein individuelles und unverbindliches Angebot.
